LED kostka 8x8x8

LED kostka 8x8x8

LED kostka 8x8x8 řízená PIC 16F648A…

LED kostka 8x8x8 je pěkná hračka na kterou použijete 512 LED diod. Barvu kostky můžete mít jakou chcete, nebo jakou barvu levně seženete. Já jsem zvolil barvu modrou. LED diody jsou asi nejnákladnější součást této stavby.

Návodů na různé LED kostky seženete na internetu hromady, já jsem se nechal inspirovat na této stránce.

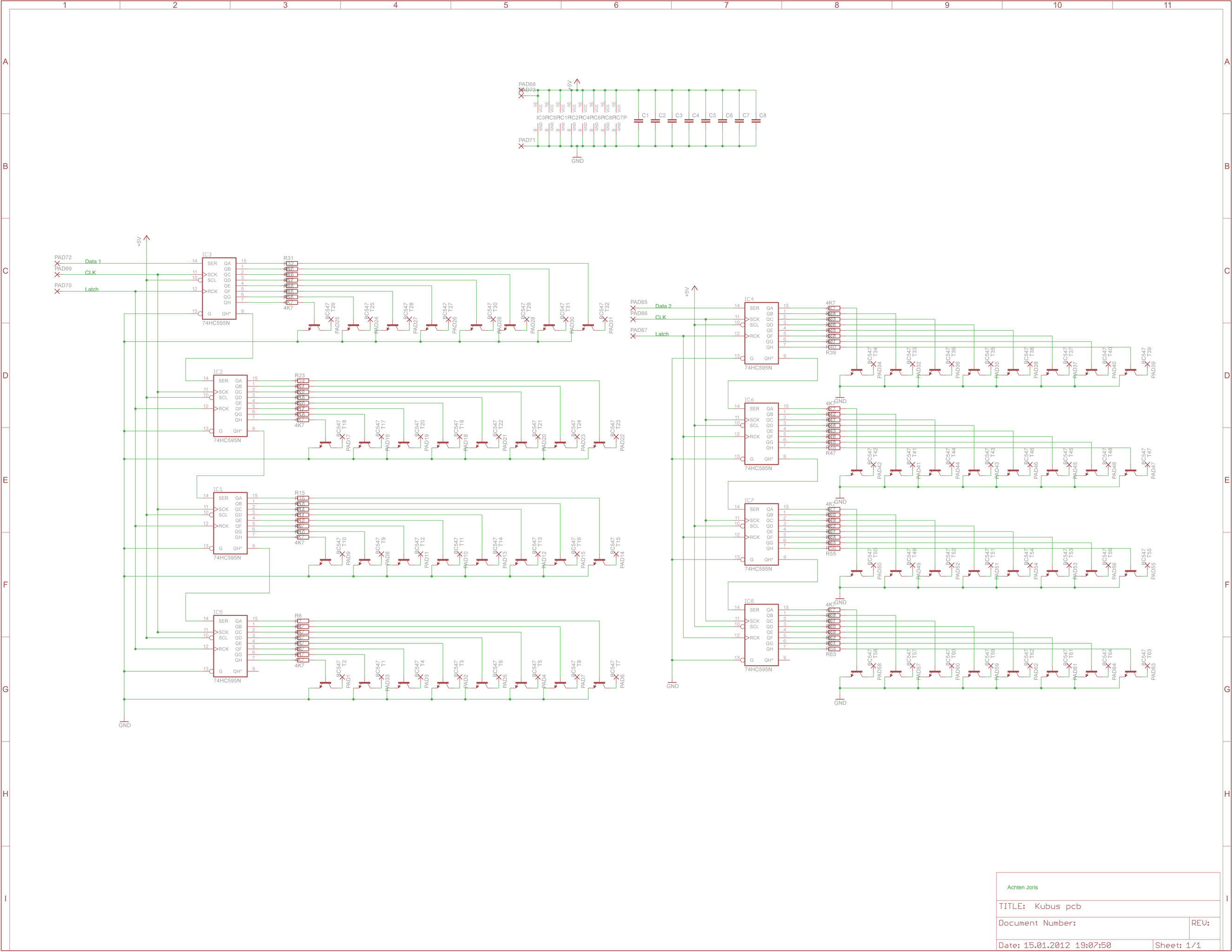

LED kostka 8x8x8 - Schéma zapojení 1
LED kostka 8x8x8 – Schéma zapojení 1
LED kostka 8x8x8 - Schéma zapojení 2
LED kostka 8x8x8 – Schéma zapojení 2

Desku plošných spojů jsem si upravil tak, aby se mi vlezla do krabice.

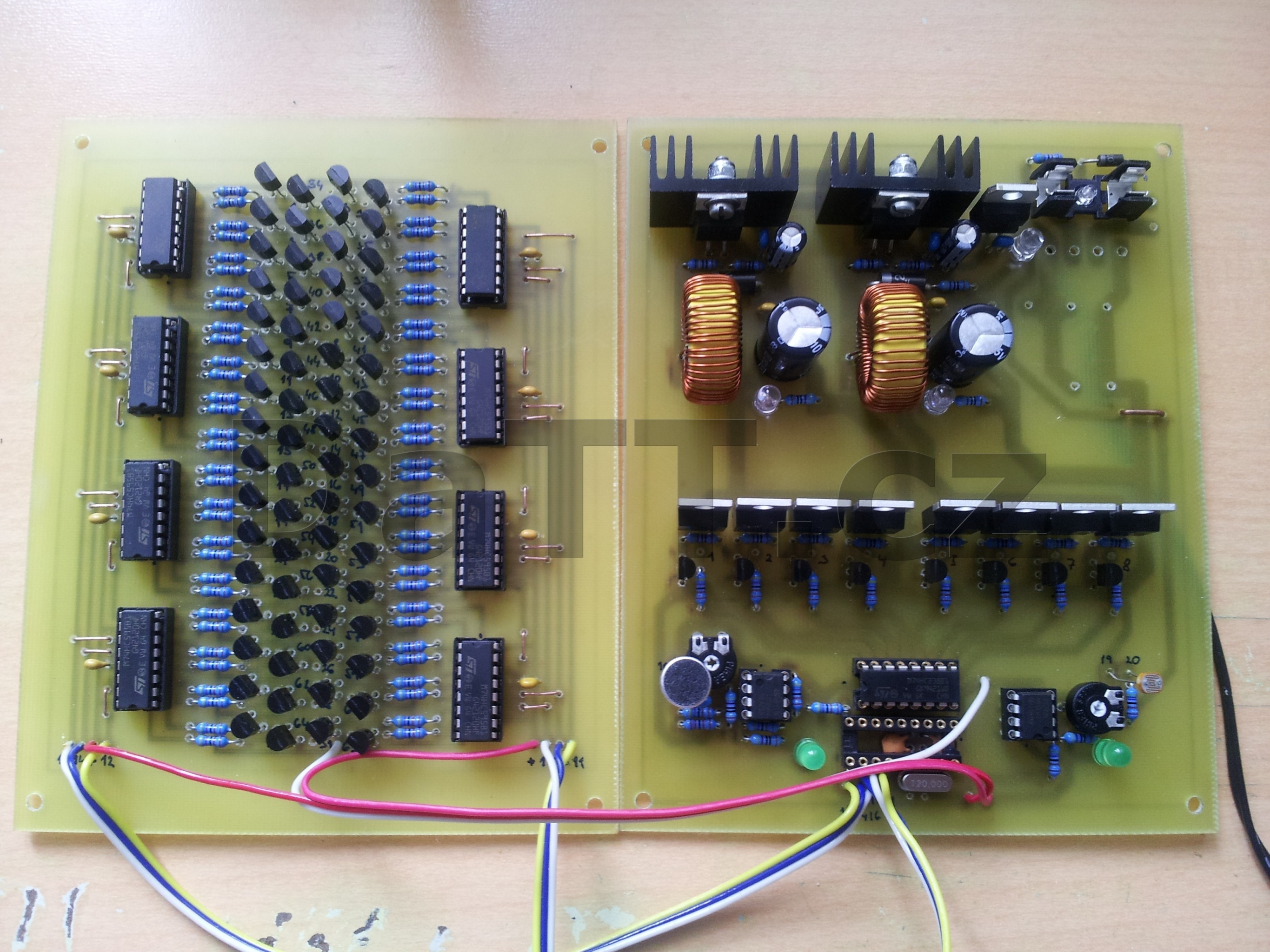

LED kostka 8x8x8 - Deska ovládání sloupců a Deska ovládání řádků a zdroj
LED kostka 8x8x8 – Deska ovládání sloupců a Deska ovládání řádků a zdroj

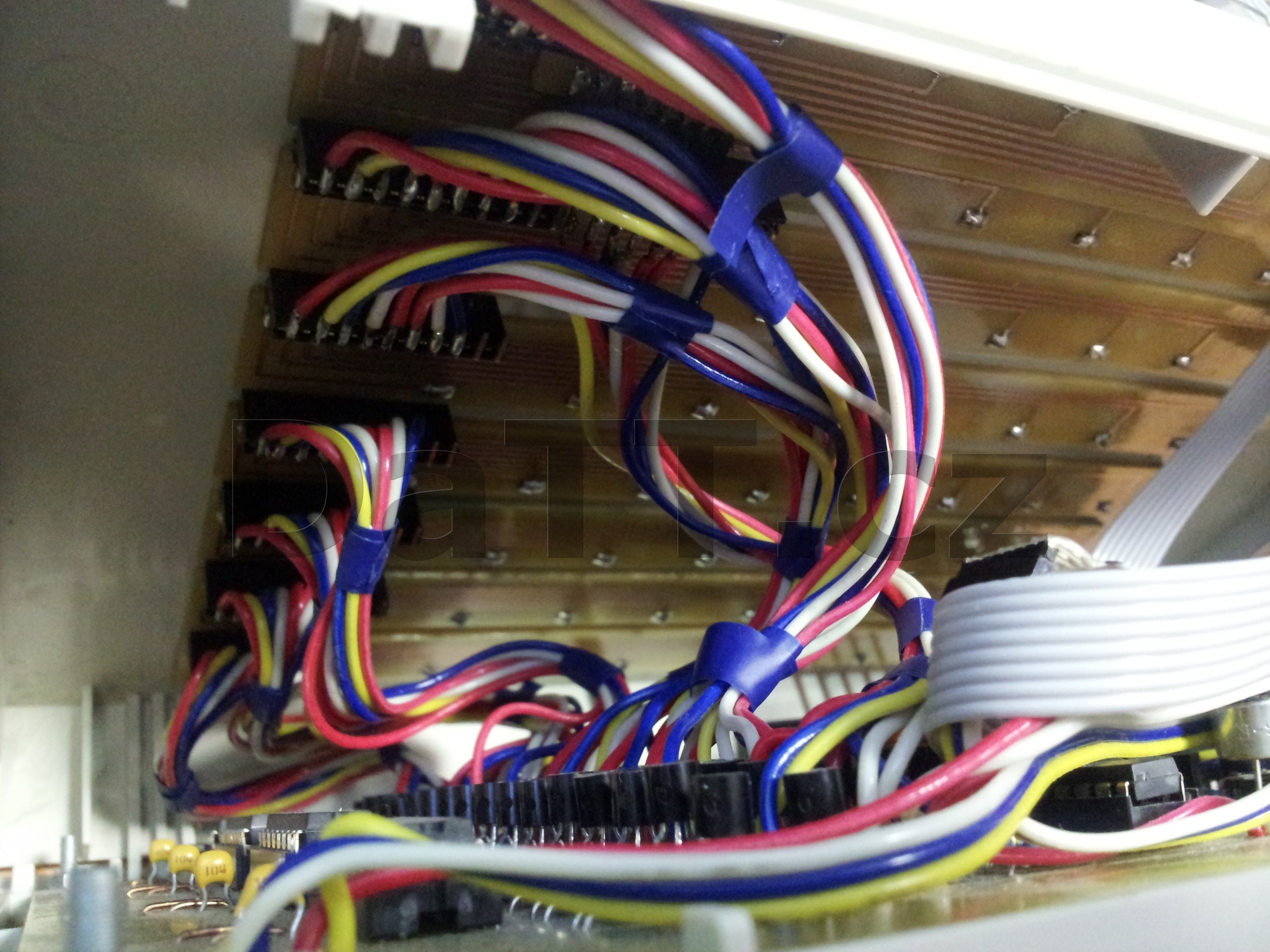

Kostku z LED jsem přes otvory ve víku krabice připájel na propojovací proužky a přes oboustranné kolíky připojil k desce.

LED kostka 8x8x8 - PCB umístěná do krabice
LED kostka 8x8x8 – PCB umístěná do krabice

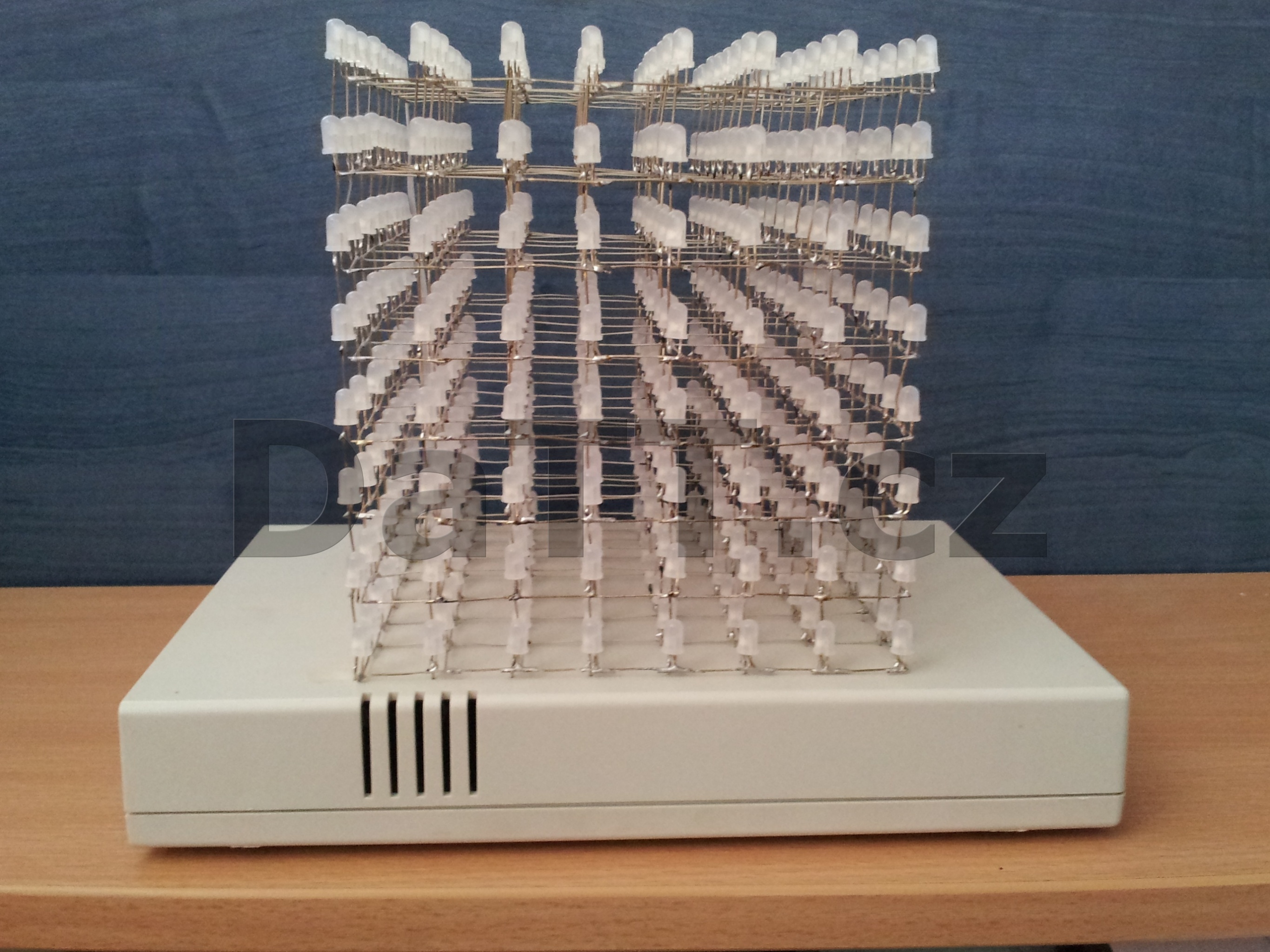

A tady už je výsledek.

LED kostka 8x8x8
LED kostka 8x8x8
